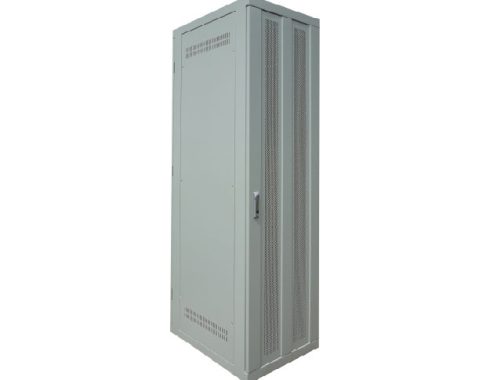

机柜

JS-D系列机柜

4094

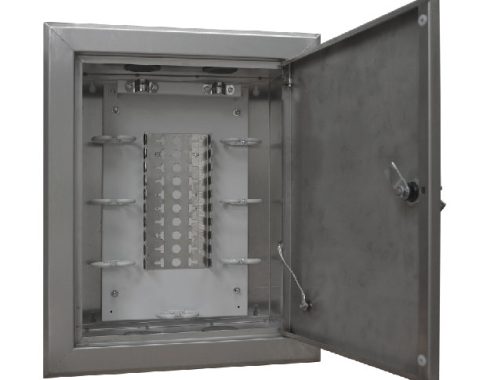

电话分线盒

JS-DF01系列

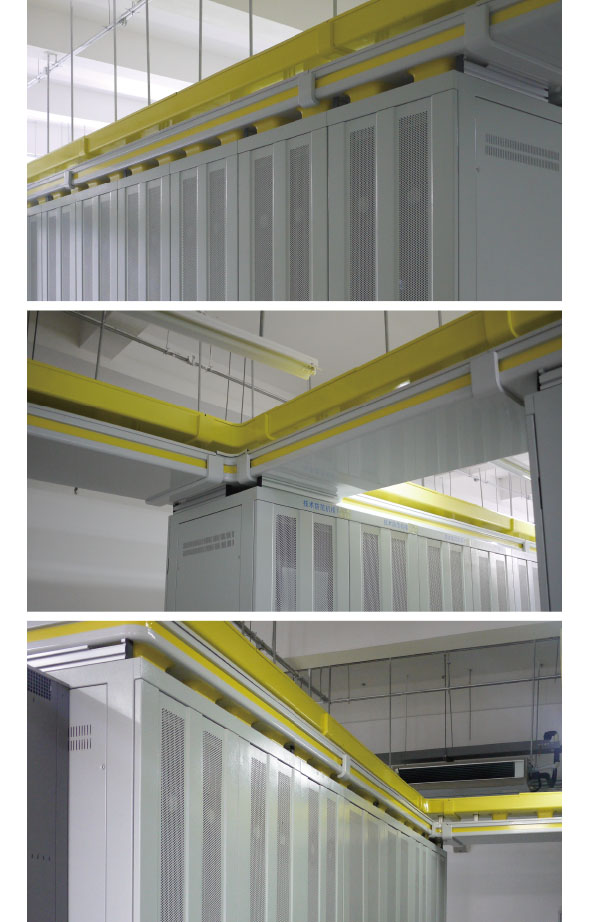

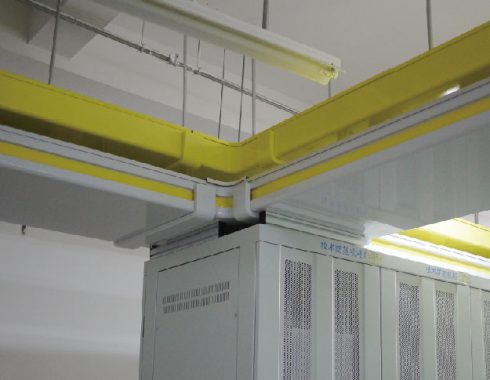

JS-QJ系列​

  • 专用桥架按照强弱电分离的原则布置,以不同的颜色表示桥架类别。
  • 每层桥架线槽顶部加保护盖板。
  • 桥架主体采用冷轧钢板,表面静电喷塑。桥架的宽度尺寸为300~500mm(宽),高度为100/200mm,厚≥1.5mm。材料桥架下线弯头、转弯弯头均采用阻燃工程塑料制作,防火等级达到V0级,最小转弯半径≥30mm。桥架与桥架间设置电气联通跨接线。
  • 底层桥架在机柜上的安装,采用双横梁方式。在每排机柜的顶部,需要安装桥架的位置,架设2根基础横梁,固定在机柜顶部,以分散桥架及桥架内线缆的重量。横梁上每间隔距离1.2m内,安装横档,用以固定专用桥架。横梁及横档采用冷轧钢板材料,厚≥2.0mm。
  • 专用桥架的支撑架均采用T型结构方式,以便于桥架安装及线缆的敷设、维护。T型支撑架直接固定在底层桥架的横梁横档上,机柜与机房墙壁间的T型支撑架,采用顶部悬挂的方式安装。支撑架采用冷轧钢板材料,材料厚度≥2.0mm。

型号 规格(宽*高*长) 备注
JS-QJ上层 400*12*L 长度根据现场测量
JS-QJ下层 600*12*L 长度根据现场测量
