面向虚拟连挂的列车测试平台系统是北京交通大学智慧轨道交通集成平台设备采购项目的重要平台之一,测试平台要求采用复兴号列车。

该动车组现有型号列车的最高营运速度为160、250以及350km/h。其中运营速度250和350km/h的型号采用动力分散方式,而160km/h的型号则采用动力集中方式(CR200J)。

复兴号系列是采用交流传动的铝合金空心型材车体的列车。

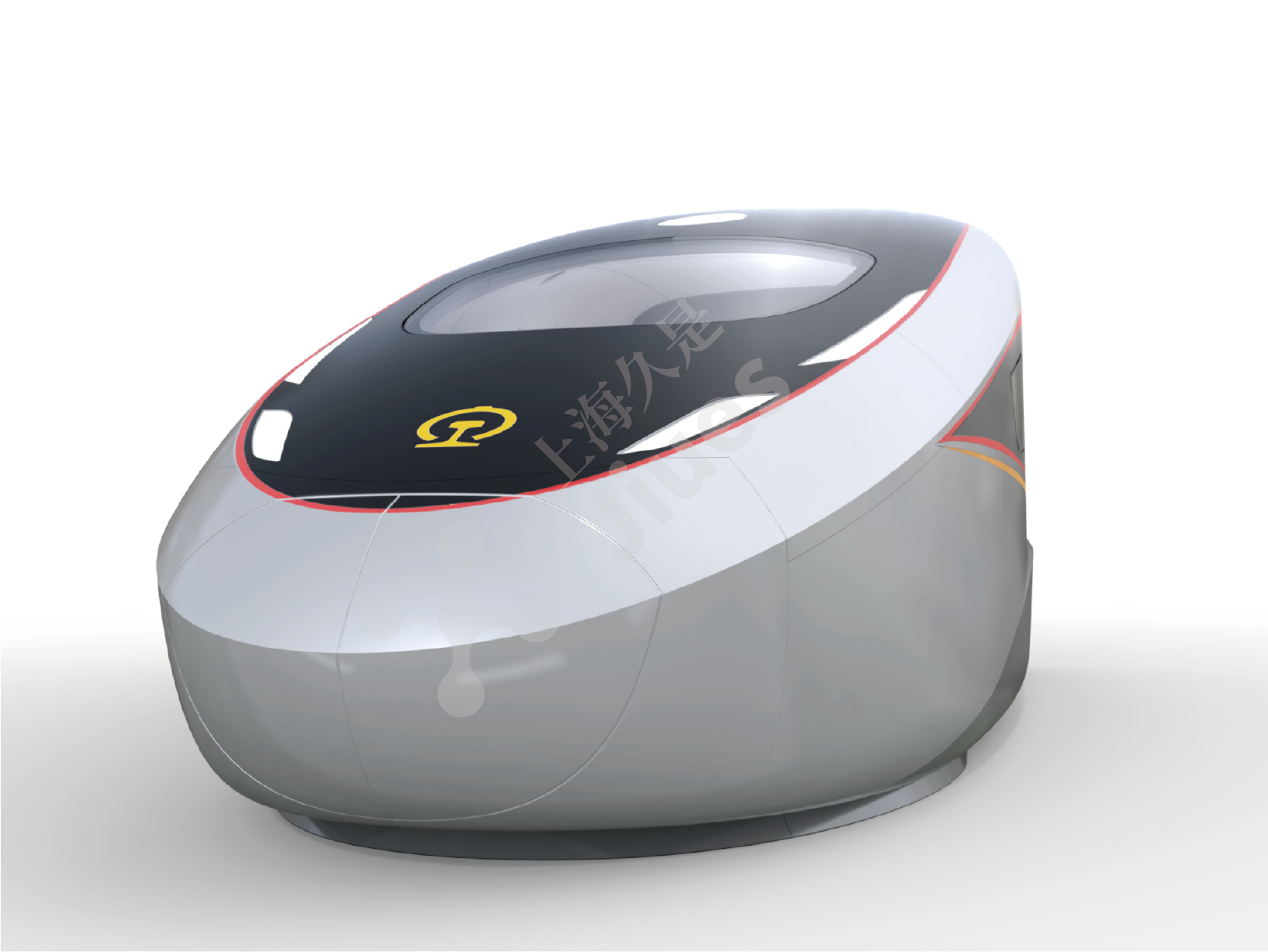

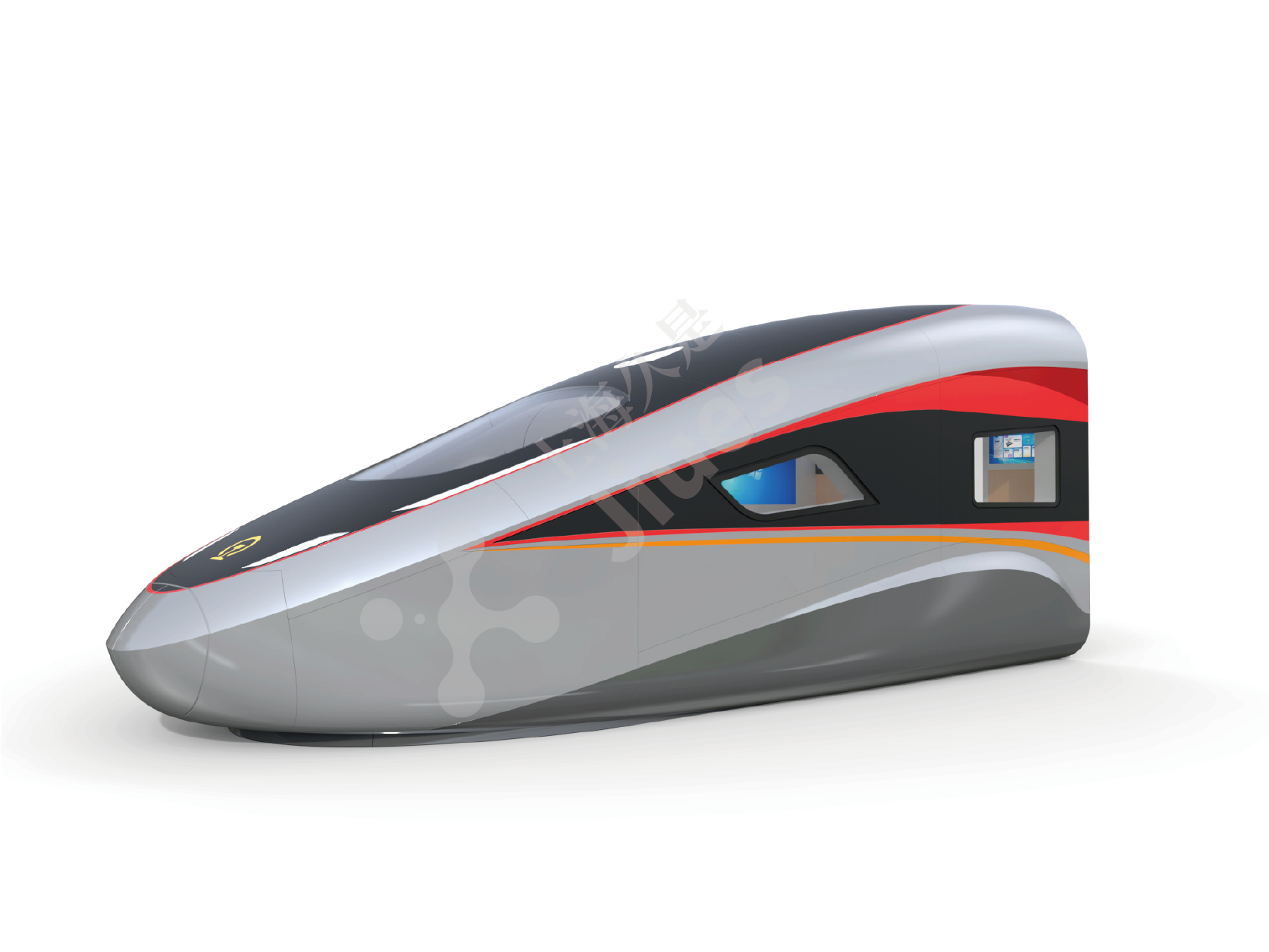

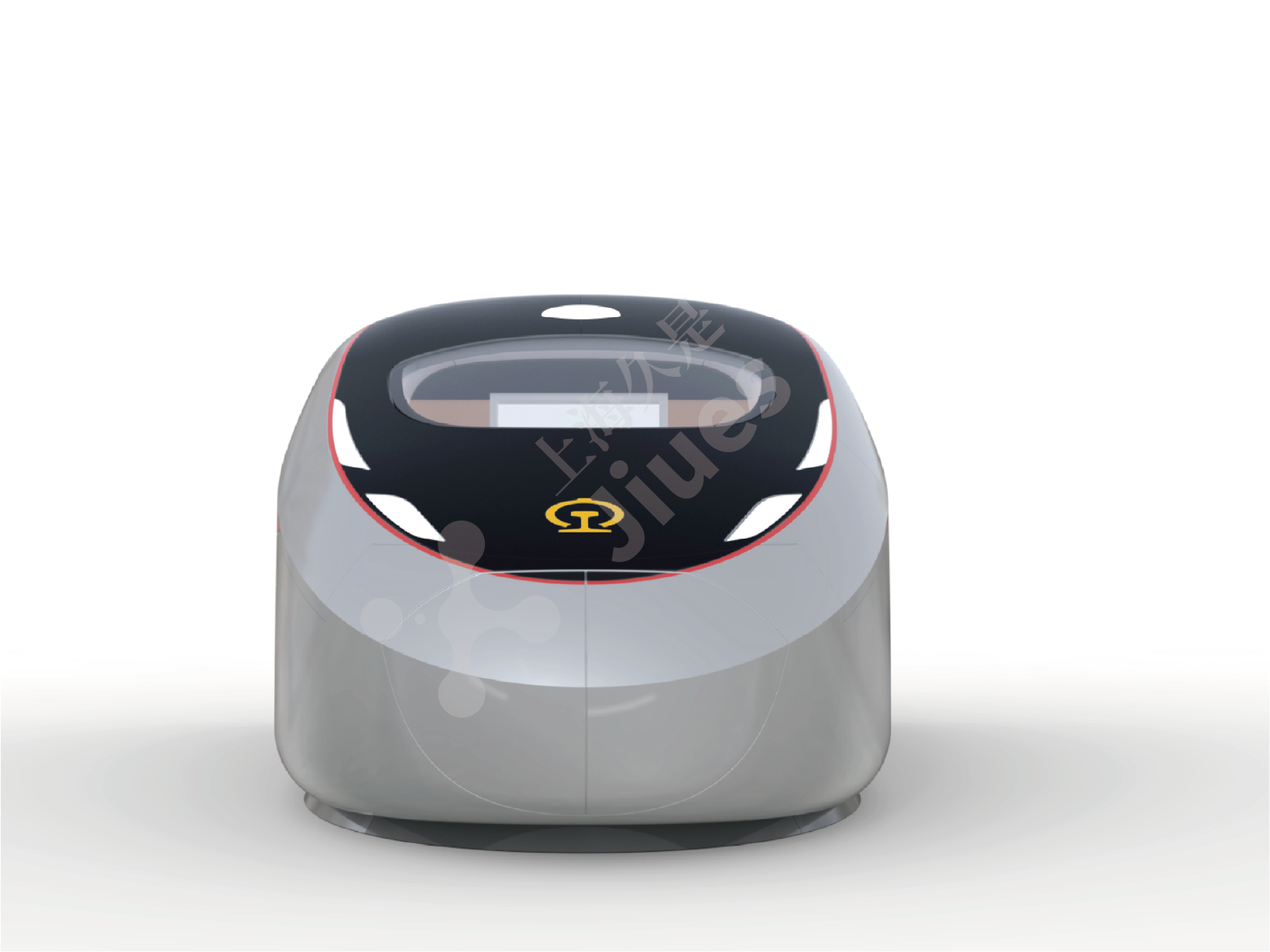

渲染图

产品特点

Features

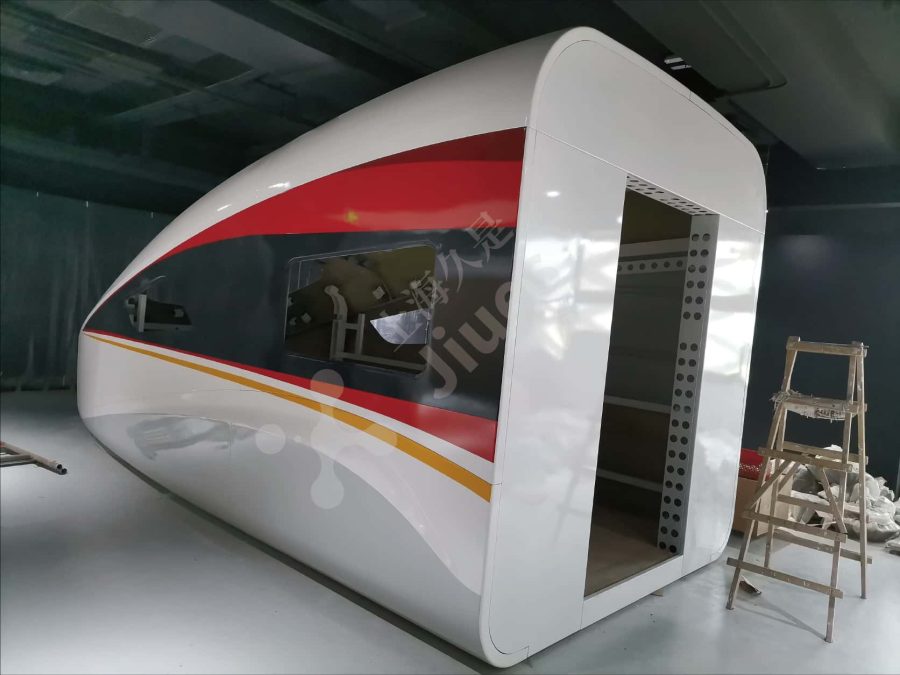

外饰面分块设计,二次安装,外观件各开口线,设计钣金折边仿真造型效果,所有零部件安装到位,车测试平台内外饰及骨架采用分块设计,分件方式易于安装及搬运,且保证接缝线均匀。

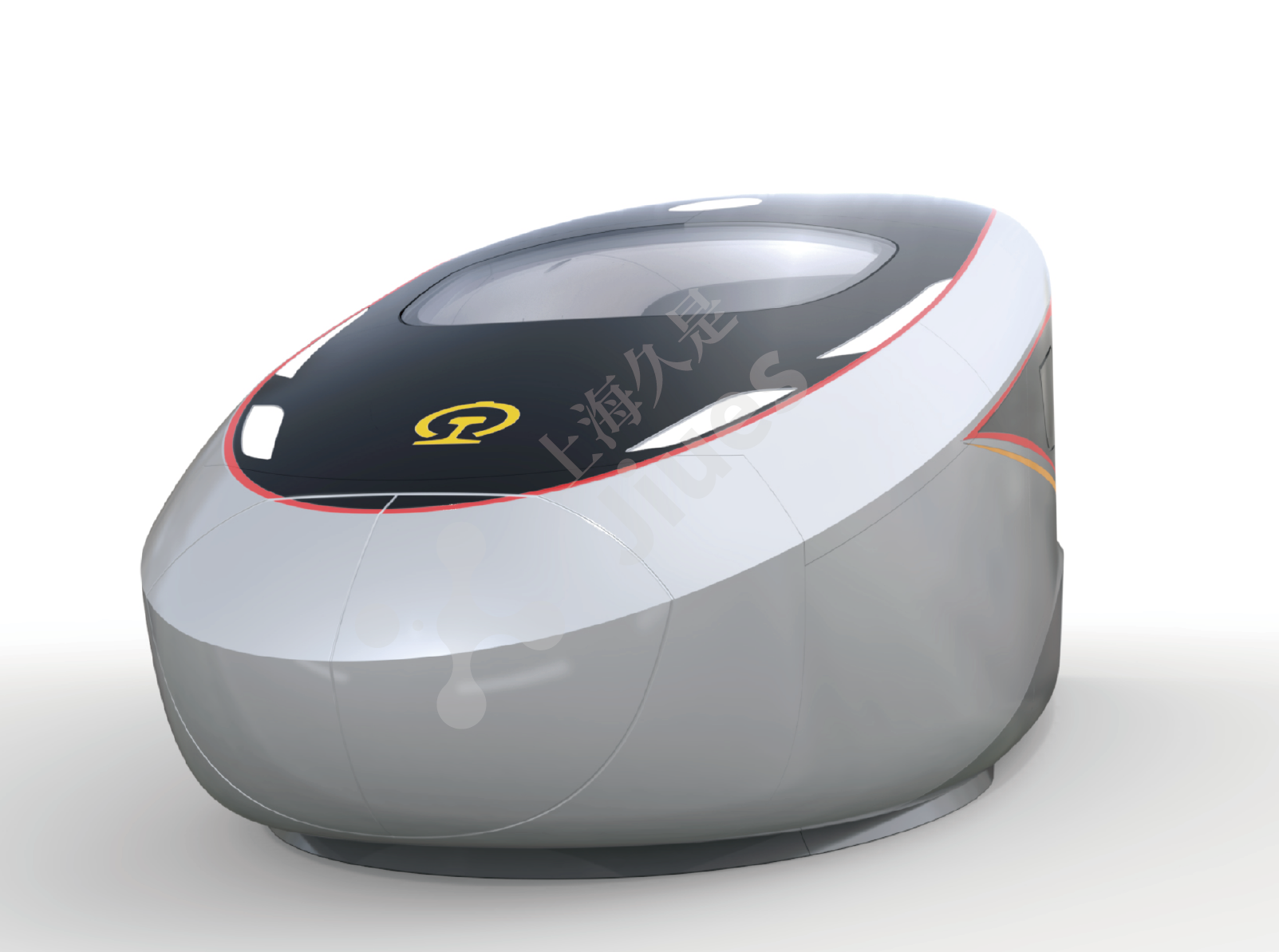

渲染图

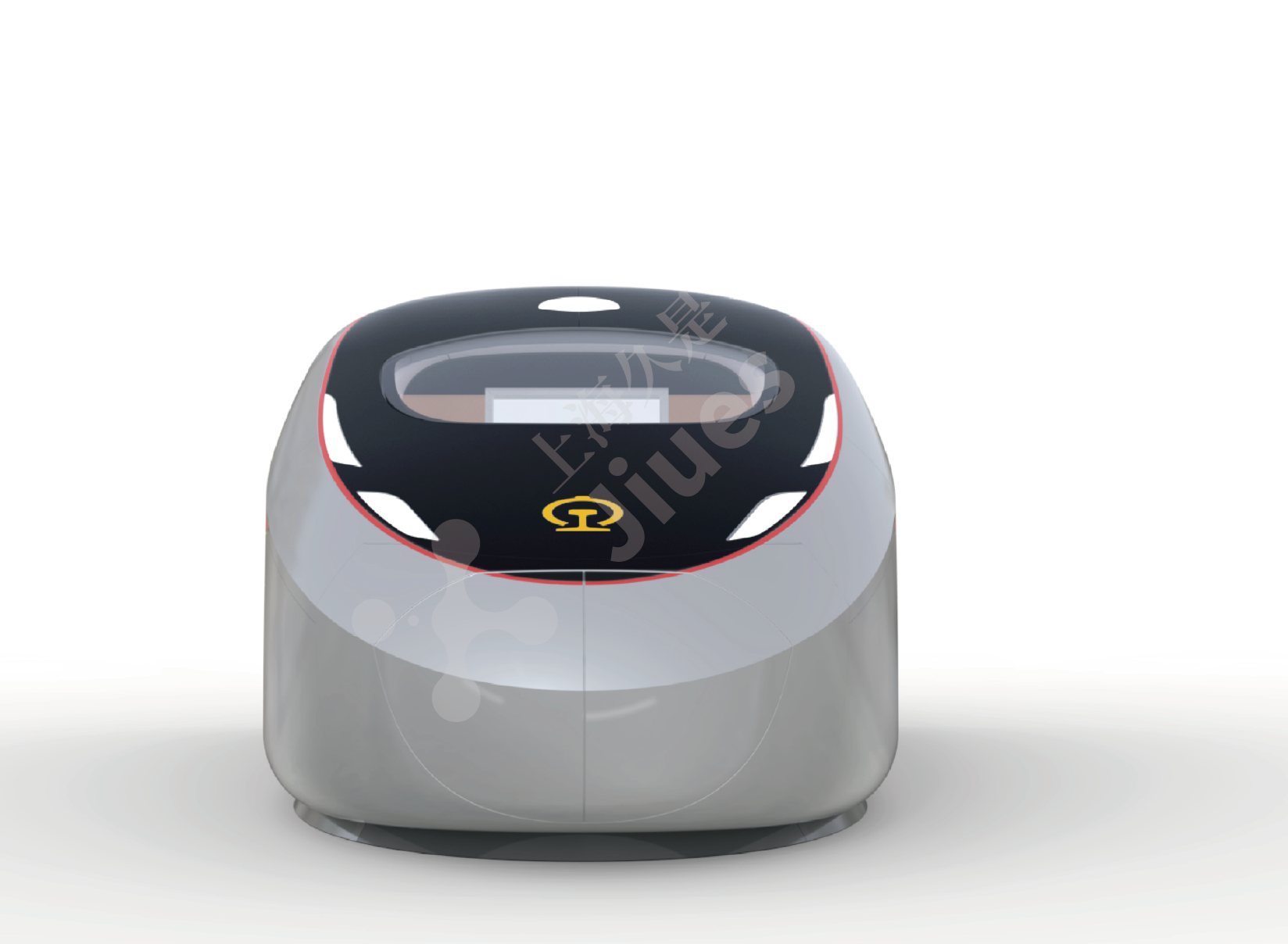

渲染图

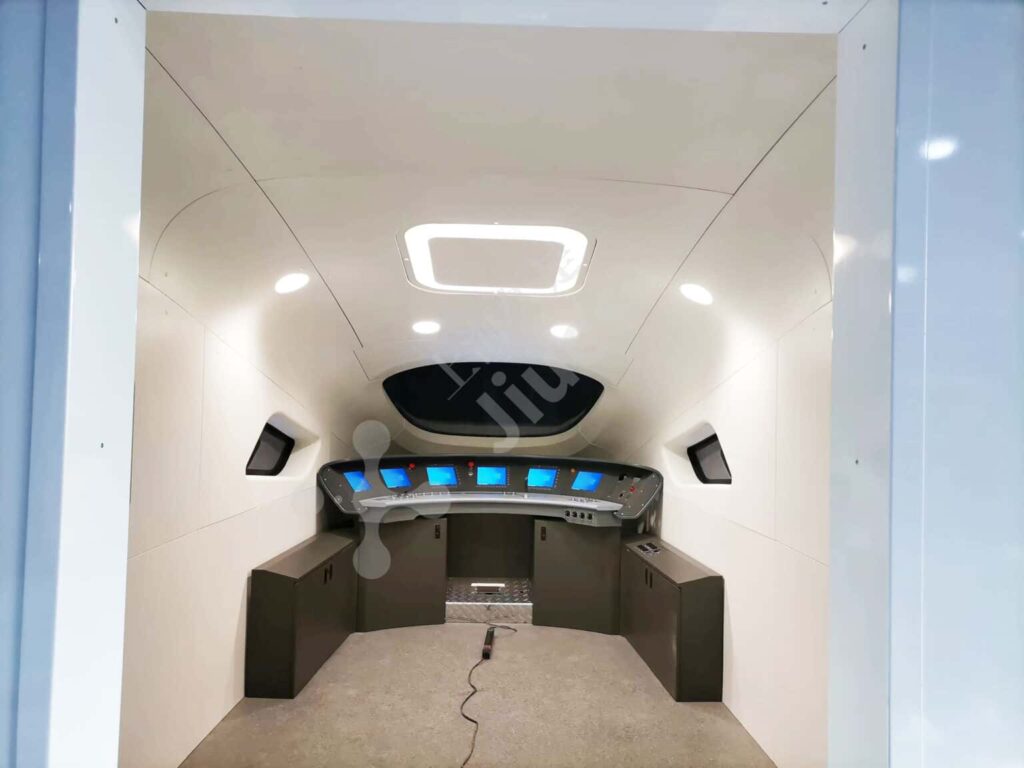

车体内饰

Body interior

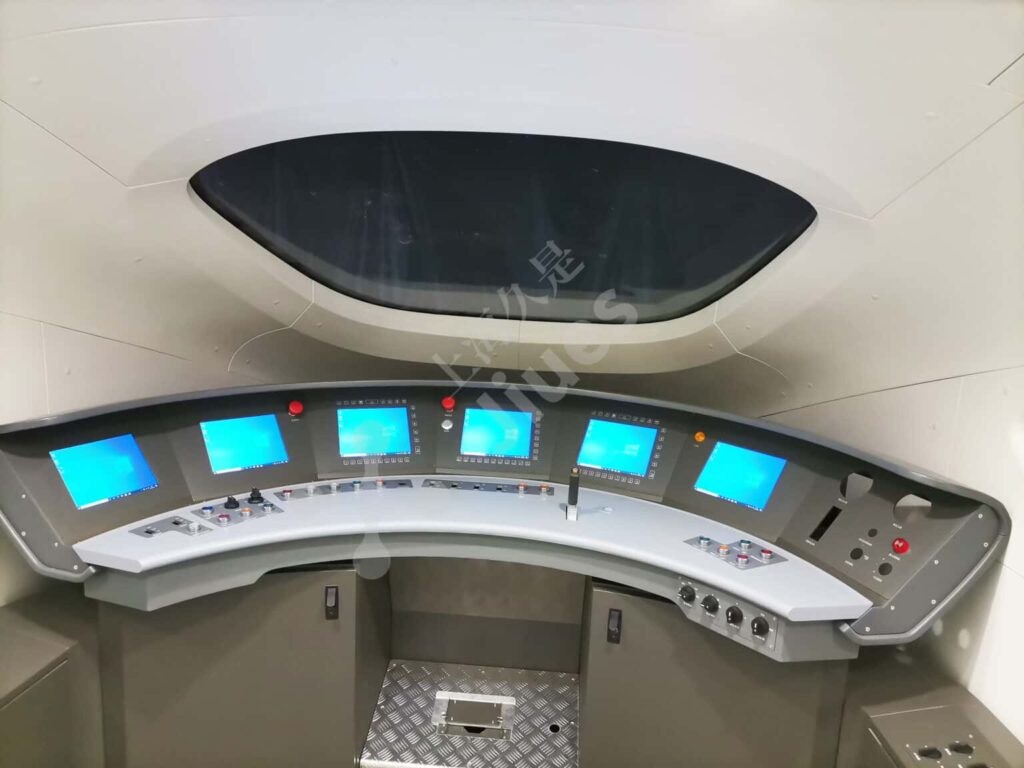

驾驶台包含驾驶台台面设备、TCMS显示屏、MMI显示屏、机车仪表盘等,其中驾驶台台面设备包含司控器、开关、按钮、蜂鸣器、指示灯等。可完成包括场景训练、故障训练、突发事件训练等相关内容。

内部夹层设置充足的走线空间,骨架设计考虑走线隐秘性,夹层设计如下所示,具体走线可在结构设计时联络沟通,以达到走线齐整的效果。

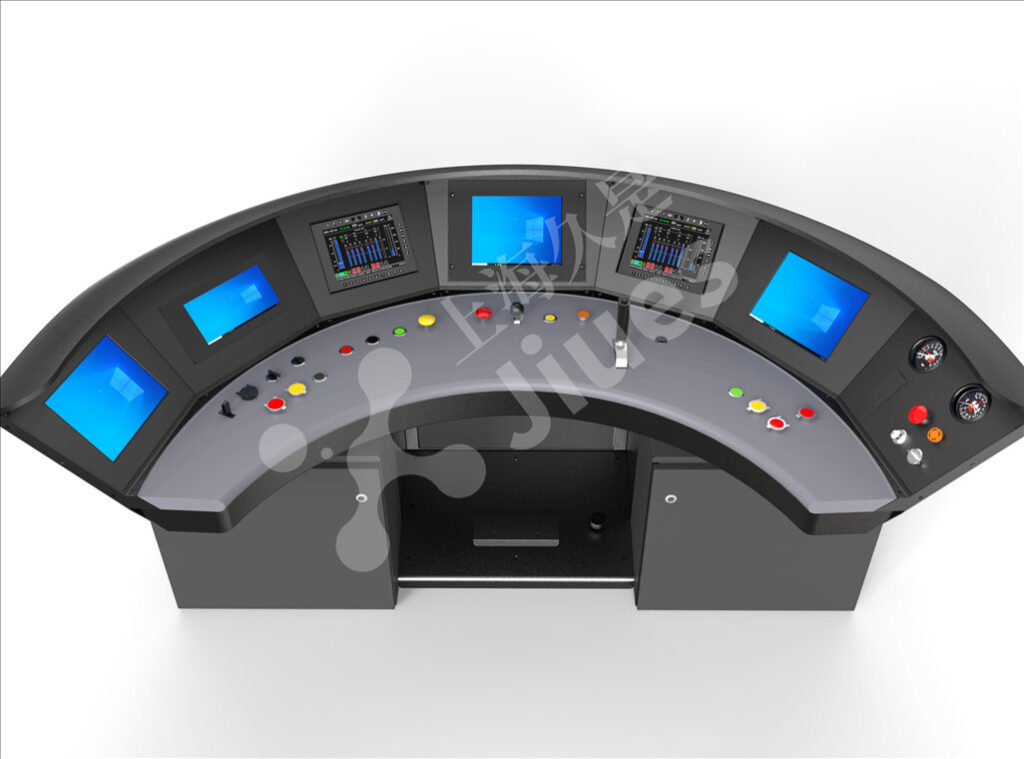

驾驶台设计

Helm station design

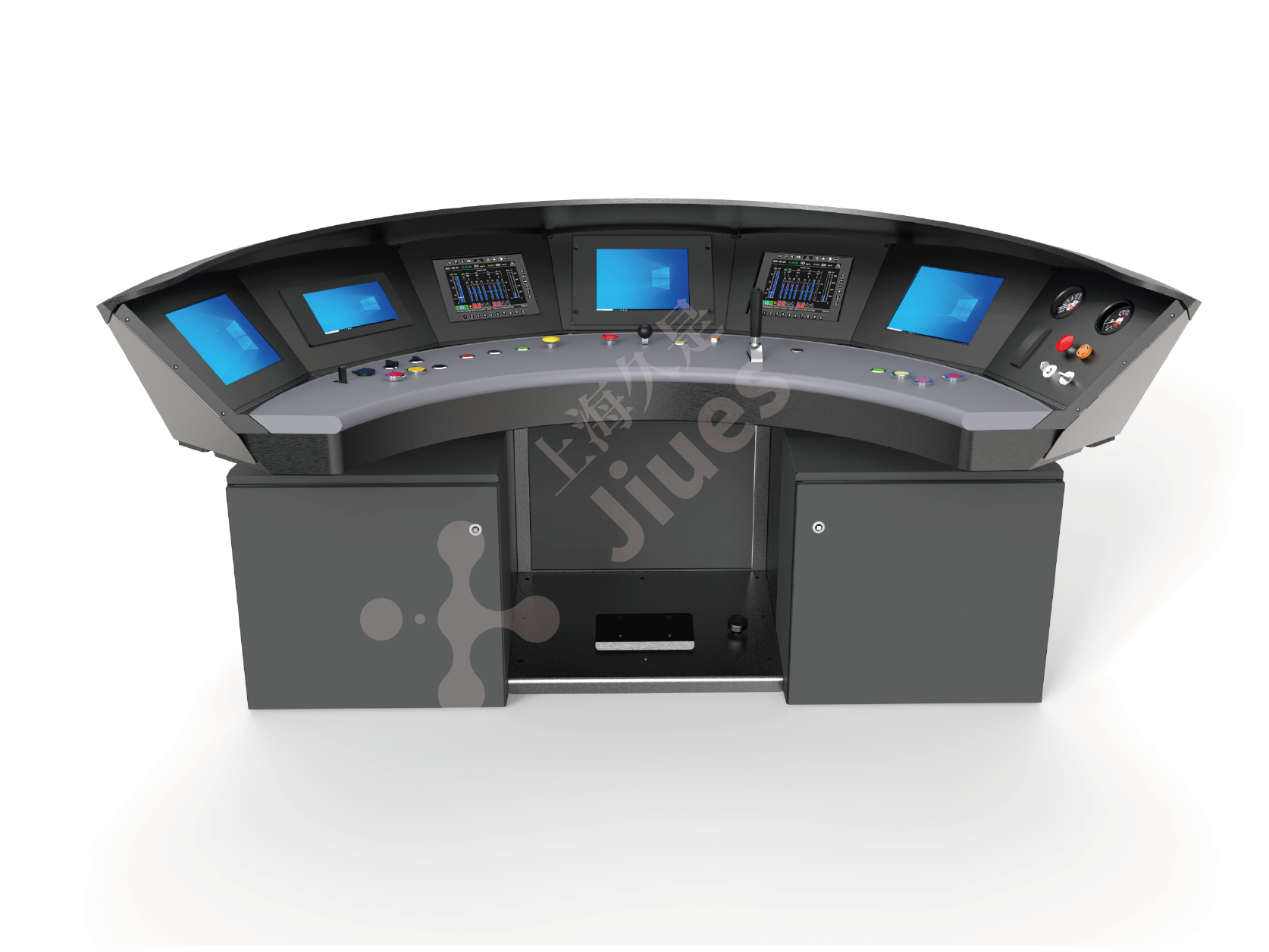

驾驶台包含驾驶台台面设备、TCMS显示屏、MMI显示屏、机车仪表盘等,其中驾驶台台面设备包含司控器、开关、按钮、蜂鸣器、指示灯等。可完成包括场景训练、故障训练、突发事件训练等相关内容。

司机室控制台上司控器、开关、按钮、虚拟双针压力表、虚拟网压表、蜂鸣器、指示灯等设备与真实设备外形、功能一致。

驾驶台台面的设备均会按实际情况进行控制和响应,控制逻辑与响应时间与真实列车一致。包括完整的运行控制显示等设施设备。司机控制器、仪表等所有设备采用与真实列车一致的设备。

司机可以通过对设备的操纵实现列车的模拟驾驶与控制。司机室内的显示系统与真实系统具有相同的界面和操作功能。

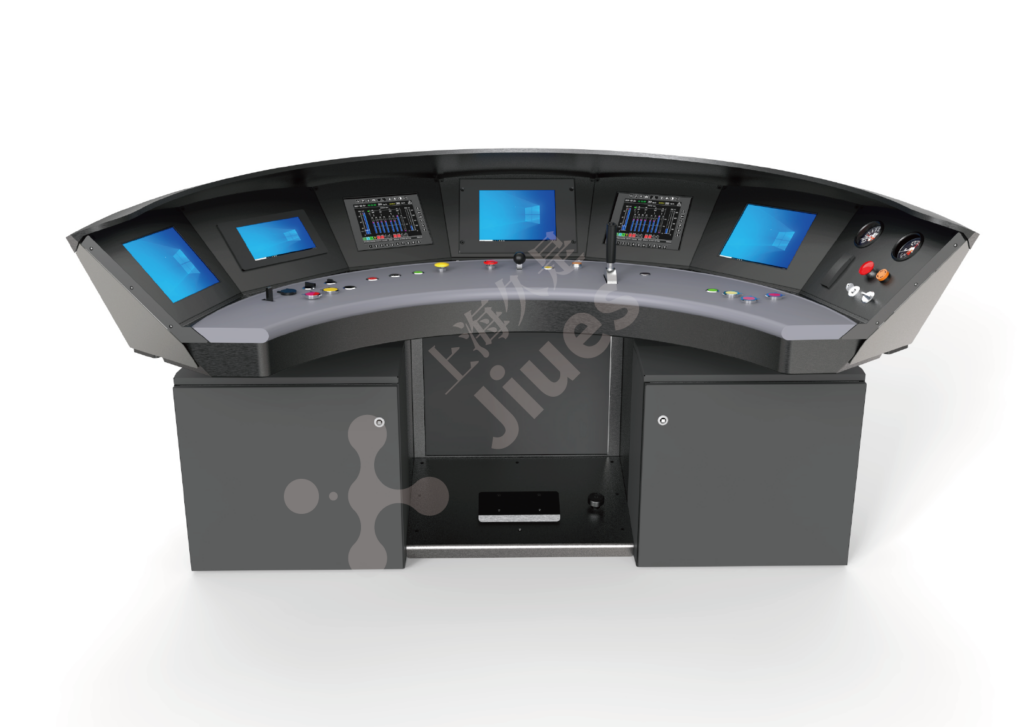

渲染图

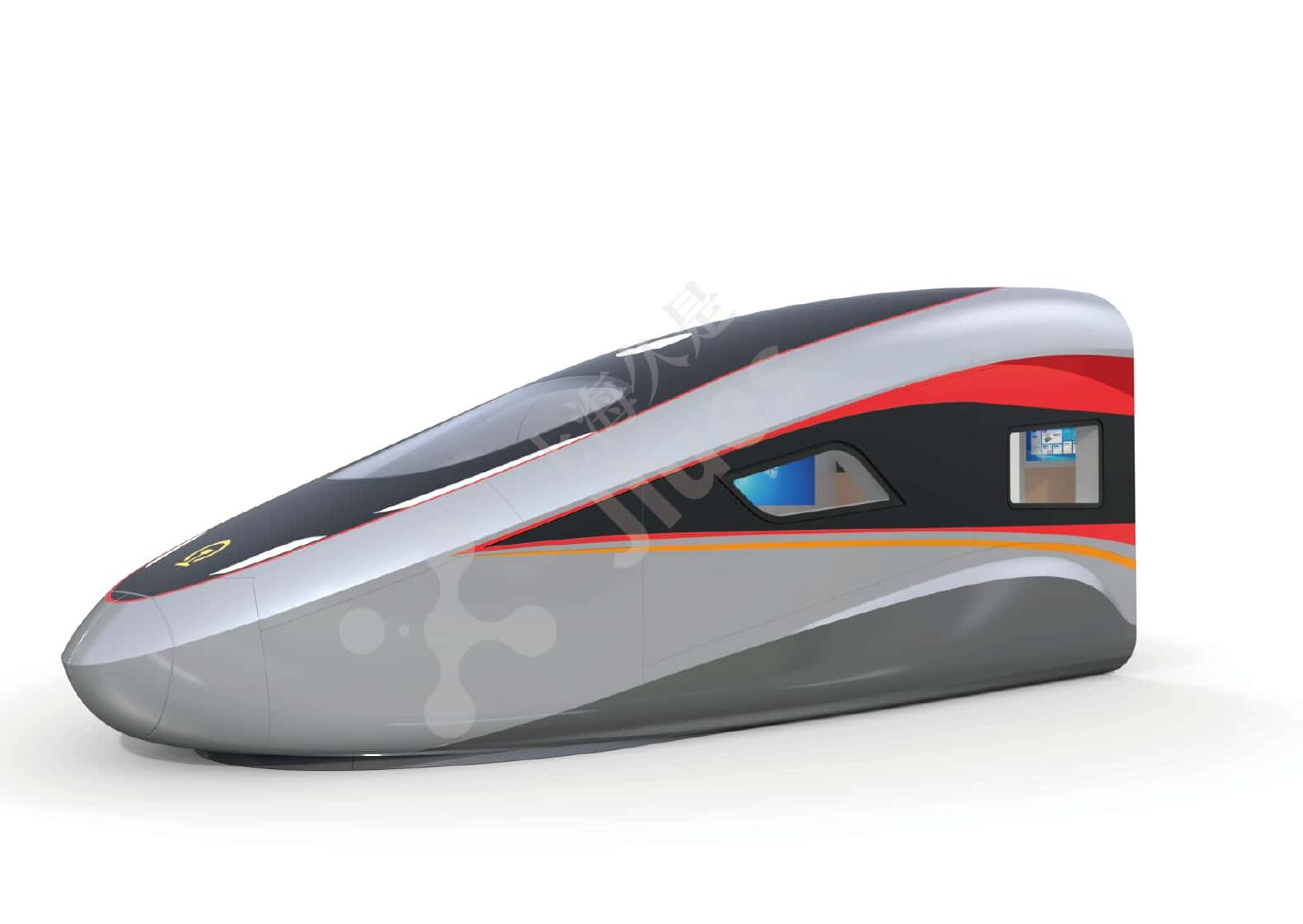

渲染图
