ODF 光纤配线系列​

Optical Distribution Frame

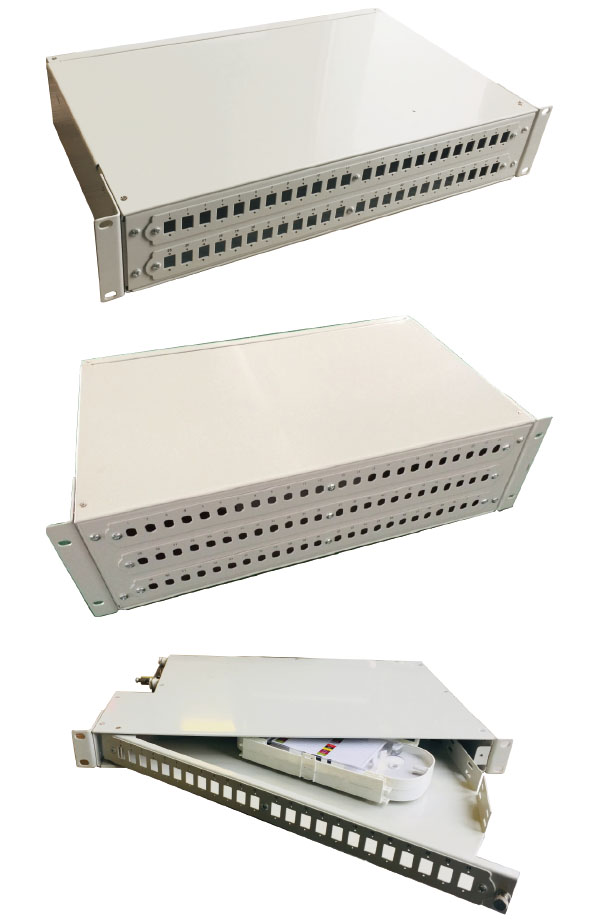

GPX01/A型​

  • 19”标准安装界面,表面静电喷塑,美观大方。
  • 采用12口光纤熔接配线一体化抽屉式模块,导轨设计,便于模块的抽拉取放。配线密度高,需求体积小,节约机房面积,符合大容量、高密度光纤网络的发展需求。
  • 后置翻转式熔接单元(可选),光纤可进行集中熔接。
  • 适合各种结构光缆的成端、配线和调度,箱体后侧左右可双向进缆,每只箱体可进四根光缆。
  • 卡式安装FC、SC适配器,适配器呈30°排布,既保证了光纤的弯曲半径≥40mm,又可避免激光灼伤人眼和光纤调度时触伤连接器根部。
  • 适用于带状和非带状光缆的成端。
  • 有清晰完整的标识。



型号 规格(宽*深*高) 最大容量(芯)
GPX01/A96 482*350*266 96
GPX01/A72 482*350*178 72
GPX01/A48 482*350*133 48
GPX01/A24 482*350*88 24

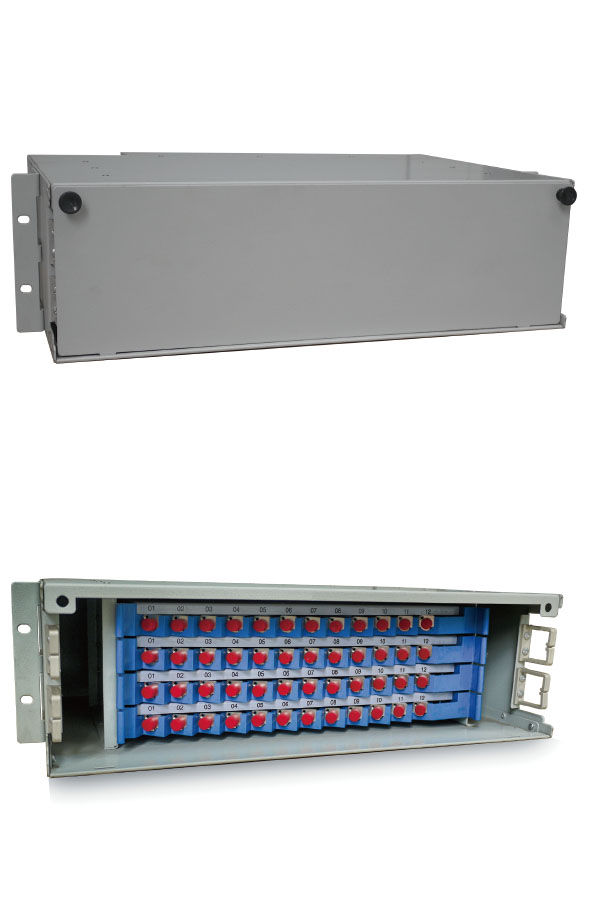

GPX01/B型

  • 箱体采用优质铝合金板或优质冷轧钢板、表面喷塑、结构轻巧、美观大方。
  • 19”安装界面、安装耳板深度可调、适合机架、机柜安装。
  • 适配器安装板满足FC、SC 和ST型适配器的安装。
  • 抽屉式箱体,内部由光缆固定熔接区和配线管理区组成,适合48芯以下芯数光缆的熔接和配线。
  • 可根据需要前后出纤。

型号 规格(宽*深*高) 最大容量(芯)
GPX01/B12 480*330*44 12

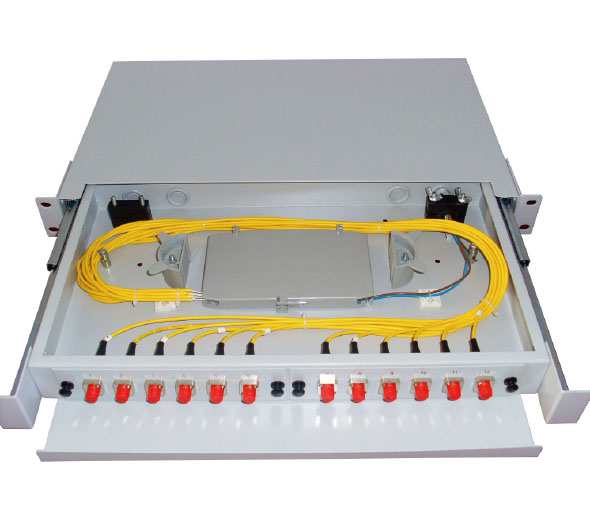

GPX01/C型​​

  • 箱体采用优质铝合金板或优质冷轧钢板、表面喷塑、结构轻巧、美观大方。
  • 19”安装界面、安装耳板深度可调、适合机架、机柜安装。
  • 适配器安装板满足FC、SC 和ST型适配器的安装。
  • 具有固定式、旋转式箱体,内部由光缆固定熔接区和配线管理区组成,适合48芯以下芯数光缆的熔接和配线。

型号 规格(宽*深*高) 最大容量(芯)
GPX01/C36 480*330*88 36
GPX01/C24 480*330*44 34
GPX01/C12(固定) 480*330*44 12
GPX01/C12(旋转) 480*330*44 12

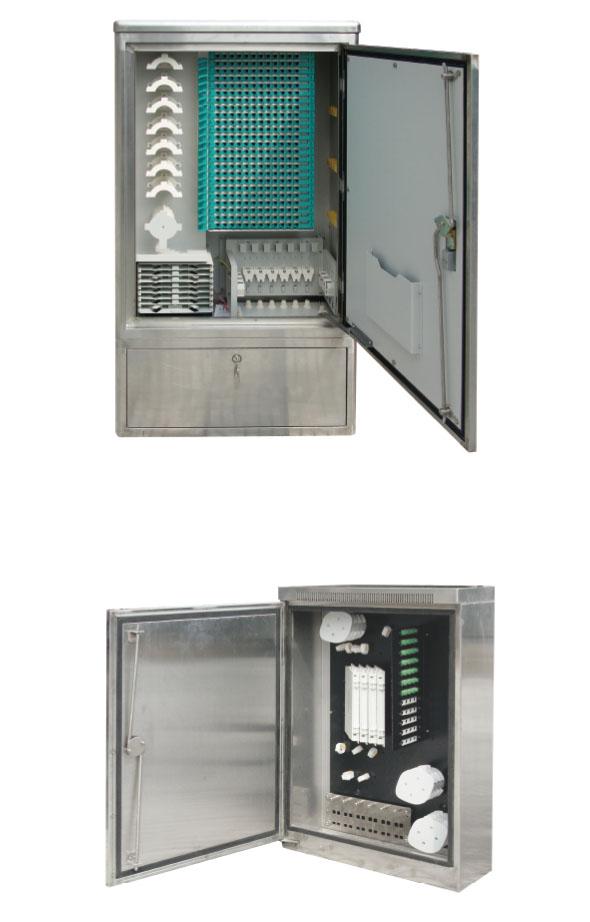

GJJ01/B型​​

  • D型箱体采用高强度不锈钢板制成,防护等级IP65;强度高,抗腐蚀,具有全天候防护功能,并能抵御意外或恶性破坏。
  • 表面处理采用拉丝或静电喷塑,外表美观。
  • 箱门采用特种密封门封、防水门锁及三点式门销锁定,安全可靠,密封性好。
  • 全正面化操作。
  • 提供直熔单元,可实现光纤的直熔操作。
  • 箱内金工件采用静电喷塑,可防生锈,结构坚固,整体稳定性好。
  • 可采用落地、挂墙,挂杆安装方式。
  • 适用于带状和非带状光缆。
  • 有清晰、完整的标识。
  • 技术指标符合:YD/T988-1998标准



型号 规格(宽*深*高) 配线容量(芯)/直熔容量(芯)
GJJ01-B288 750*320*1450 288/192
GJJ01-B144 700*320*1150 144/120
GJJ01-B96 620*305*1060 96/96
